Ingénierie de systèmes
Analyse fonctionnelle, analyse de la valeur et analyse de risques

L'Analyse Fonctionnelle (A.F.) du besoin permet de concevoir des produits innovants, de qualité, conformes aux besoins des utilisateurs, dans les budgets et les délais, de suivre et de faciliter leurs évolutions.

La méthode d'A.F. MISME (Méthode d'Inventaire Systématique des Milieux Extérieurs)  est conforme aux normes NF X50-151 à 153.

Panorama des fonctionnalités principales

Options associées

Option Analyse de la Valeur
pour sélectionner la meilleure solution au moindre coût

Option Analyse de Risques et des Modes de Défaillance sur tout le cycle de vie
pour rendre vos produits plus surs et plus fiables

Voir :Ingénierie de systèmes

La solution Envision Analyst

C'est le premier module d'une suite d'outils PLM d'ingénierie de système qui couvre en plus de l'A.F., la gestion des exigences et le suivi du plan de tests avec Envision Requirements, l'architecture système et l'analyse des risques techniques avec Envision Systems Engineering

Analyst offre des outils normalisés pour identifier, recenser, ordonner, hiérarchiser et caractériser les fonctions d’un produit ou d’un service et produire un cahier des charges fonctionnel.

Pourquoi faire de l'analyse fonctionnelle?

La solution Envision Analyst^© est moderne, de grande qualité graphique et très intuitive. Elle structure la démarche d'analyse dans un environnement multi-utilisateur et offre des outils collaboratifs pour entre autres gèrer les changements et les demandes d'approbation (workflow) et centraliser l'information. Elle accroît la productivité des parties prenantes et la qualité des projets. Pérenne, elle peut gérer de très grandes quantités de données.

Phases d'A.F. couvertes par l'outil

En fonction du type d'analyse fonctionnelle souhaité (MoA, MoE, besoin, produit...), vous choisissez les étapes à mettre en œuvre. Des éditeurs graphiques spécifiques permettent de créer de façon intuitive les différentes vues.

Note : Un modèle spécifique pour l'infrastructure de génie civil est proposé en option.

Les vues principales de l'analyse fonctionnelle avec Envision Analyst

Analyse fonctionnelle externe - Diagramme d'environnement

Analyse fonctionnelle interne (SADT) et Blocs Diagrammes Fonctionnels (BDF)

Architecture produit, ici les 2 premiers niveaux de systèmes avec synthèse de la valeur de 2 solutions

Expression du besoin (bête à cornes) et définition des phases du cycle de vie

Qui est concerné?

• Directeur technique

• Chef de projet

• Responsable qualité et normes

• Analyste fonctionnel

• Responsable marketing

• Responsable outils/méthodes

• Ingénieur développement

Option Analyse de la Valeur

Pour choisir la meilleure solution

L'Analyse de la Valeur (A.V.) est une méthode de compétitivité, organisée et créative, visant à la satisfaction du besoin de l'utilisateur, par une démarche spécifique de conception, à la fois fonctionnelle, économique et pluridisciplinaire (définition norme NF).

La valeur d'un produit est une grandeur qui croit lorsque la satisfaction du besoin augmente et/ou que le coût du produit diminue. La valeur peut donc être considérée comme le rapport entre l'aptitude aux fonctions (niveau de satisfaction) divisée par le coût des solutions.

L’outil Envision Analyst^© permet de ventiler (mapper) les fonctions de l’A.F. dans l’architecture système. Après un calcul de consolidation des arborescences fonctionnelles et systémiques, l'outil met en relation le niveau de satisfaction (l’aptitude aux...) des fonctions par rapport aux coûts des sous-systèmes qui vont les réaliser. Plusieurs solutions pourront être proposées et celle qui a la plus grande valeur identifiée.

Gestion des solutions

Consolidation des niveaux de satisfaction et des coûts sur les arborescences fonctionnelles et systémiques d'une solution.

Calculs de la valeur en temps réel avec la formule suivante :

ce qui permet de faire des simulations de solutions.

Option Analyse des modes de défaillance AMDEC
et des Risques Techniques

Pour concevoir des produits fiables et sans danger

- Analyse des Modes de Défaillance

Chaque fonction peut-être la source d’un ou de plusieurs modes de défaillance. Leur recherche permet de spécifier des fonctions de sauvegarde des modes dégradés afin d’assurer un service minimum.

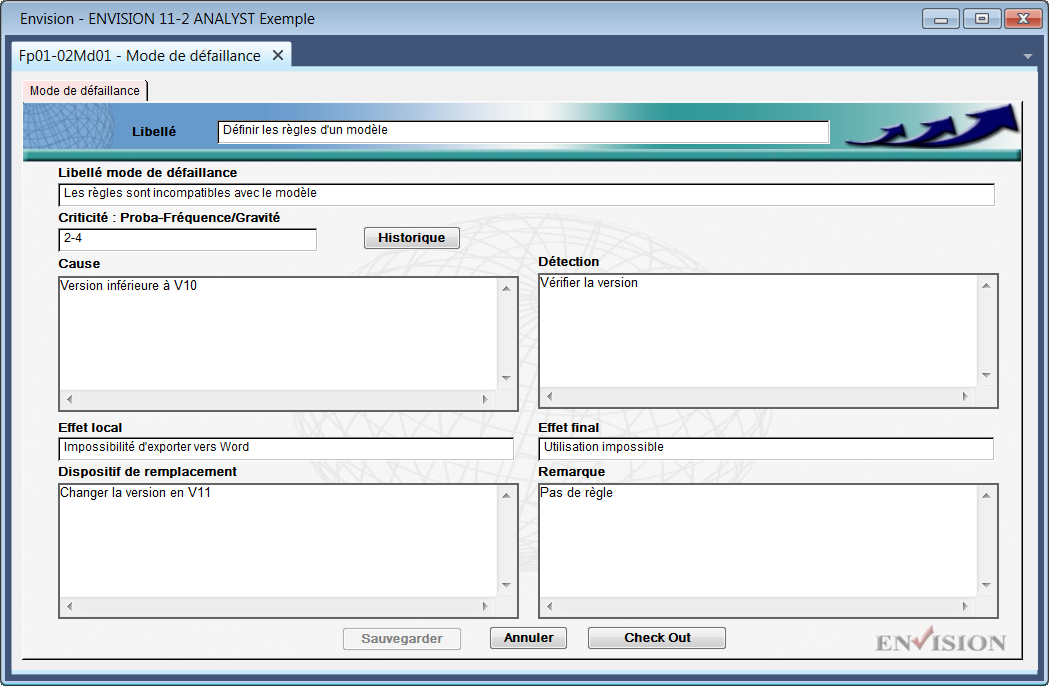

Ci-dessus, spécification d’un mode de défaillance d’une fonction.

AMDEC

Envision compile l’information de risque des systèmes, équipements ou produits, des fonctions et de leurs modes de défaillance pour produire automatiquement un tableau AMDEC (Analyse des Modes de Défaillance, de leurs Effets et leurs Criticités), complet et à jour.

Ci-dessus, tableau AMDEC à jour, généré automatiquement.

- Gestion des Risques Techniques

Méthode MADS

(Méthode d’Analyse des Disfonctionnements de Systèmes)

Principe: Avec cette méthode d'approche systémique, on commence par considérer chaque système (sous-système) comme une source potentielle de danger. Un système peut être à l’origine de plusieurs sources de danger. On identifie le type de source de danger en comparant le système à une liste pré définie de typologie de dangers propre au métier (à télécharger). Le danger devient alors un risque lorsque sa criticité (Gravité versus Fréquence ou Probabilité) a été définie. Enfin on compare le risque avec une grille d’acceptabilité préalablement négociée. Si le niveau de criticité est égal ou supérieur à la grille (est dans le rouge) alors on définit et met en place des barrières de protection et/ou de prévention pour abaisser le seuil à un niveau acceptable (dans le vert).

Ci-dessus, principe de gestion des risques systémiques et mise en œuvre de barrières de prévention et/ou de protection.

Ci-dessus, formulaire de spécification d'une barrière de prévention ou de protection.

Ci-dessus, formulaire de caractérisation d'un danger (criticité).

Publication de rapports prédéfinis (livrables)

L'automatisation à 100% de la génération des livrables en mode collaboratif produit des documents à jour, complets, synchrones avec la modélisation Analyst. Elle fait gagner un temps appréciable et réoriente l'activité des parties prenantes vers des tâches à plus haute valeur ajoutée.

Les rapports prédéfinis :

• Cahier des charges fonctionnel

• STB (Spécification Technique du Besoin)

• Expression du besoin, rapport d'analyse fonctionnelle externe et interne

• Création des tableaux d'analyse des modes de défaillance : AMDEC

Ordre et méthode!

De l'ordre: L'outil support de la méthode d'A.F. est capable de gérer une quantité très importante d'informations complexes. Ces données évoluent dans le temps et sont souvent réutilisées dans des contextes différents. Envision met de l'ordre dans cette forêt et retrouver une information et ses évolutions ou suivre les liens de dépendance est un jeu d'enfants

De la méthode: Créer de l'information normalisée, sans ambiguïté, non redondante et compréhensible par tous est essentiel pour la suite du projet. S'assurer qu'il ne manque rien, complétude et cohérence, sont des éléments clés pour assurer la qualité et le succès final.

Évolutivité de l'outil

Envision Analyst est compatible avec le module Envision Requirements (suivre le lien)

Pour créer de façon incrémentale un environnement PLM complet et intégré d'ingéniérie de systèmes basé sur les modèles.

Adaptez l'outil et la méthode à vos besoins à tout instant dans la vie du projet!

Avec le méta outil intégré, vous pouvez redéfinir ou enrichir les modèles d'A.F. pour les adapter à un nouveau besoin ou pour upgrader votre version actuelle sans coût.

Les principaux outils collaboratifs d'Envision

Ils vont vous aider à réduire les coûts et les délais et à augmenter la qualité du projet. Ils vont réellement vous faire gagner de l'argent, voici comment :

• Gestion des rôles : Pour une organisation précise, détaillée et formalisée de l'équipe

• Travail collaboratif : Un travail multi-utilisateur en temps réel, sécurisé pour réduire les délais et mieux communiquer

• Bac à sable : Pour favoriser l'innovation de vos projets en testant les changements, sans risque et en réunion dans des bacs à sable collaboratifs

• Suivi des impacts : Une analyse collorée des impacts des modifications sur tout le projet, pour réduire les coûts de régression

• Workflow d'approbation : Pour gérer les demandes d'approbation des modifications avec affichage coloré des différences

• Gestion de "Baselines" : Pour créer des versions, des variantes, une ligne de base pour un nouveau projet ou simplement pour revenir à un état antérieur, avec affichage des différences

• Gestion des rappels (reminders) : La gestion des rappels par e-mails, pour vous avertir de l'arrivée d'événements divers et pour vous aider à prendre des décisions sans perte de temps

• Analyse matricielle : Des tableaux de bord personnalisables et dynamiques pour analyser et modifier facilement à la volée de grandes quantités de données sans avoir à naviguer dans les vues

• Publication : Un générateur de rapport 100% automatique vers Word/Excel/HTML, livrable immédiatement sans retouche et au format de l'entreprise pour recentrer l'activité de l'équipe sur des tâches à plus haute valeur ajoutée

• Pérennité : La pérennité et la sécurité de vos projets sont assurées avec l'intégration d'outils de renommée mondiale : Windows, SQL Server, Active Directory de Microsoft

• Souplesse : L'administrateur de l'outil peut reconfigurer complètement les méta modèles pour les adapter à un besoin de modélisation particulier : les types d'objets et leurs attributs, les liens ainsi que l'interface utilisateur.

Centraliser l'information

Regrouper toute l'information dans un référentiel unique (ici SQL Server "On Premise" ou sur le Cloud), permet, en plus de faciliter l'accessibilité, de partager, de créer des liens de dépendance, de calcul et de traçabilité entre tous les points de vue et les objets de l'architecture.

Architecture fonctionnelle de l'outil Envision Analyst^©.

Tableaux de bord

Envision^® possède aussi un tableur interne à la "Excel™, pour l'analyse des données du projet et la simulation des attributs numériques (ex. : analyse de la valeur, délais...), directement à partir de la base de données. La modification d'une cellule depuis le tableau est immédiatement répercutée sur l'ensemble de l'architecture et les valeurs recalculées. Associé à des filtres de recherche multiples, l'outil est une aide puissante pour la prise de décision et le choix d'une solution.

Résumé

Envision est une solution moderne, modulaire et pérenne pour :

• Modéliser, cartographier, analyser tout type d'information : structurée, objet, systémique, fractale...

• Centraliser l'information pour la partager, supprimer les doublons, réduire la multiplication des documents de travail

• Travailler en mode collaboratif sécurisé pour accroitre l'efficacité de l'équipe

• Encourager les améliorations et les changements pour augmenter la qualité du projet

• S'assurer de la cohérence du projet en traçant l'impact des changements pour limiter le coût de la régressivité

• Faciliter le processus d'approbation des changements avec comparaison colorée

• Préparer l'avenir avec la gestion de baselines et de variantes

• Prendre des décisions urgentes avec la gestion de rappels suite à l'arrivée d'événements divers

• Connaître l'état détaillé du projet à un instant "T" et les avis d'expertise

• Faire des synthèses et modifier les données à la volée avec des tableaux de bord personnalisés

• Publier automatiquement des rapports complets, 100% Word, Excel, HTML pour gagner du temps et de la valeur ajoutée
