Ingénierie système basée sur les modèles MBSE
et analyse de risques

Envision System Engineering©

Outil logiciel d'ingénierie système basée sur les modèles (MBSE: Model-Based Systems Engineering)
avec option Analyse de Risques

Solution collaborative, centralisée et évolutive pour concevoir visuellement l'architecture d'un système en accord avec le cahier des charges, les exigences, les phases du cycle de vie, les tests et l'analyse des risques.

Mettre au point des méthodes de conception, de test et de vérification de votre système avant de démarrer sa conception, vous épargnera beaucoup d’efforts. L’une des méthodes consiste à utiliser des modèles pour concevoir et détailler votre système au cours du processus de développement. C'est l'ingénierie système basée sur des modèles ou MBSE.


Pause Play
  • Utilisez l'ingéniérie de système basée sur des modèles ou MBSE pour capturer la complexité à différents niveaux : Systèmes de systèmes, systèmes, sous-systèmes et composants

Travail-collaboratif
  • Augmentez l'efficacité de l'équipe avec la gestion des rôles et l'utilisation d'outils collaboratifs innovants

Sandbox
  • Encouragez la créativité avec des changements testés en réunion dans un bac à sable collaboratif

Analyse d'impacts
  • Réduisez les risques de régression en suivant à la trace l'impact des changements avec un code de couleurs

Approbation
  • Facilitez votre travail d'approbation des changements en comparant les différences colorées de la version modifiée avec la version d'origine

Version-Baseline
  • Préparez l'avenir en créant des versions, des variantes, une baseline pour un nouveau projet ou pour revenir à une configuration antérieure

Remainder
  • Soyez informés par e-mails et en temps réel de l'arrivée d'événements nécessitant une prise de décision sans délai, avec la gestion des rappels

Analyse des données
  • Analysez et modifiez à la volée de grandes quantités de données avec des tableaux de bord personnalisés

Rapport
  • Concentrez votre activité sur des tâches à plus haute valeur ajoutée avec la génération automatique de rapports personnalisés, complets et à jour


Utilisez l'ingéniérie de système basée sur des modèles ou MBSE pour capturer la complexité à différents niveaux : Systèmes de systèmes, systèmes, sous-systèmes et composants

Travail-collaboratif

Augmentez l'efficacité de l'équipe avec la gestion des rôles et l'utilisation d'outils collaboratifs innovants

Sandbox

Encouragez la créativité avec des changements testés en réunion dans un bac à sable collaboratif

Analyse d'impact

Réduisez les risques de régression en suivant à la trace l'impact des changements avec un code de couleurs

Approbation

Facilitez votre travail d'approbation des changements en comparant les différences colorées de la version modifiée avec la version d'origine

Version-Baseline

Préparez l'avenir en créant des versions, des variantes, une baseline pour un nouveau projet ou pour revenir à une configuration antérieure

Reminder

Soyez informés par e-mails et en temps réel de l'arrivée d'événements nécessitant une prise de décision sans délai, avec la gestion des rappels

Analyse des données

Analysez et modifiez à la volée de grandes quantités de données avec des tableaux de bord personnalisés

Rapport

Concentrez votre activité sur des tâches à plus haute valeur ajoutée avec la génération automatique de rapports personnalisés, complets et à jour


Options et Modules associés

Option Analyse de Risques
pour rendre vos produits plus sûrs et plus fiables

Module Gestion des Exigences et option Plan de Tests
pour ajouter les fonctionnalités de Gestion des exigences et du Plan de Tests à l'Architecture Système

Voir :Ingénierie de systèmes

L'ingénierie système basée sur les modèles ou MBSE ?

L'approche MBSE vous permet de modéliser votre système afin de capturer sa complexité à différents niveaux : Systèmes de systèmes, systèmes, sous-systèmes et composants. Elle vous permet de comprendre en détail chacun de ces niveaux d’abstraction de manière indépendante.

Pourquoi implémenter un processus d'ingénierie système basée sur des modèles (MBSE) ?

L’objectif premier de toute entreprise étant de faire du profit, il est essentiel que les processus de production évoluent rapidement, de façon agile et avec une grande efficacité.

En effet, les programmes de développement sont de plus en plus gigantesques : Militaires, spatiales, avioniques, énergie et nucléaires, télécom, IA etc.

Or, il suffirait qu’un seul élément ne soit pas intégré dans la chaîne de production pour que les ingénieurs se retrouvent face à des dysfonctionnements ou des incompatibilités dans le fonctionnement du service. Et qui dit dysfonctionnements, dit forcément problèmes de qualité à déceler et à résoudre dans les plus brefs délais. Le projet spatial Artemis en est une exemple frappant.

Dans ce cas, la notoriété de la marque est entachée et cela peut même avoir une importante incidence sur le chiffre d’affaires de l’entreprise. A cela s’ajoutent les délais de mise sur le marché des produits, étroitement liés au temps nécessaire pour corriger les défauts éventuels.

Par ailleurs, le système étant complexe, des corrections peuvent s’avérer délicates et il peut arriver que les ingénieurs soient confrontés à de nouvelles complications résultant de la correction des problèmes initiaux. Si cela arrivait, il faudra alors reprendre tout ou une partie de la conception, entraînant ainsi des retards et une augmentation des coûts de production. Résultat : l’efficacité des processus est mise à mal, et surtout l’entreprise perd des contrats.

Une solution pour pallier tous ces problèmes, l’implémentation de pratiques innovantes en ingénierie système, notamment l’ingénierie système basée sur des modèles (MBSE).

Voir: Ingénierie de systèmes

La solution Envision System Engineering


Exemple de vues d'architecture système réalisées avec l'éditeur graphique spécialisé. Ici, systèmes et interfaces sur 2 niveaux avec vérification de la cohérence parent/enfants


Exemple de diagramme d'activités d'un système, pour décrire son fonctionnement statique interne


Exemple d'un diagramme machine d'états (States/Transitions diagram) d'un système pour spécifier l'aspect dynamique



Créez votre méta modèle de systèmes!

Comme pour les exigences, le méta outil vous permet de configurer votre propre méta modèle de système en fonction de votre besoin. Un méta modèle standard prédéfini peut servir de point de départ pour concevoir le votre et ainsi vous faire gagner du temps de paramétrage.




Option Analyse des Risques Techniques

Pour analyser et gérer les processus de danger (les sources de danger) associés à la conception de systèmes, identifier l'arrivée d'Evènements Non Souhaités (E.N.S.) et mener des actions pour réduire à un niveau acceptable les conséquences sur les différentes cibles: système, humaine, environnementale etc.

Le but final: livrer des produits fiables et sûrs, aux normes de sécurité et de grande qualité.

Méthode MADS

(Méthode d’Analyse des Disfonctionnements de Systèmes)

Principe: Avec cette méthode d'approche systémique, on commence par considérer chaque système (sous-système) comme une source potentielle de danger. Un système peut être à l’origine de plusieurs sources de danger. Ensuite on identifie le type de source de danger en comparant le système à une liste pré définie de typologie de dangers propre au métier (à télécharger). Le danger devient alors un risque lorsque sa criticité (Gravité versus Fréquence ou Probabilité) a été définie. Enfin on compare le risque avec une grille d’acceptabilité préalablement négociée. Si le niveau de criticité est égal ou supérieur à la limite de la grille (est dans le rouge) alors on met en place des barrières de protection et/ou de prévention pour abaisser le seuil à un niveau acceptable (dans le vert).




Formulaire de caractérisation d'un danger (criticité).


Formulaire d'une barrière de prévention ou de protection.



Qui est concerné ?



Ordre et méthode!

De l'ordre: L'outil support de la méthode de gestion des exigences est capable de gérer une quantité très importante d'informations complexes. Ces données évoluent dans le temps et sont souvent réutilisées dans des contextes différents. Envision met de l'ordre dans cette forêt et retrouver une information et ses évolutions ou suivre les liens de dépendance est un jeu d'enfants

De la méthode: Créer de l'information normalisée, sans ambiguïté, non redondante et compréhensible par tous est essentiel pour la suite du projet. S'assurer qu'il ne manque rien, complétude et cohérence, sont des éléments clés pour assurer la qualité et le succès final.

Évolutivité de l'outil

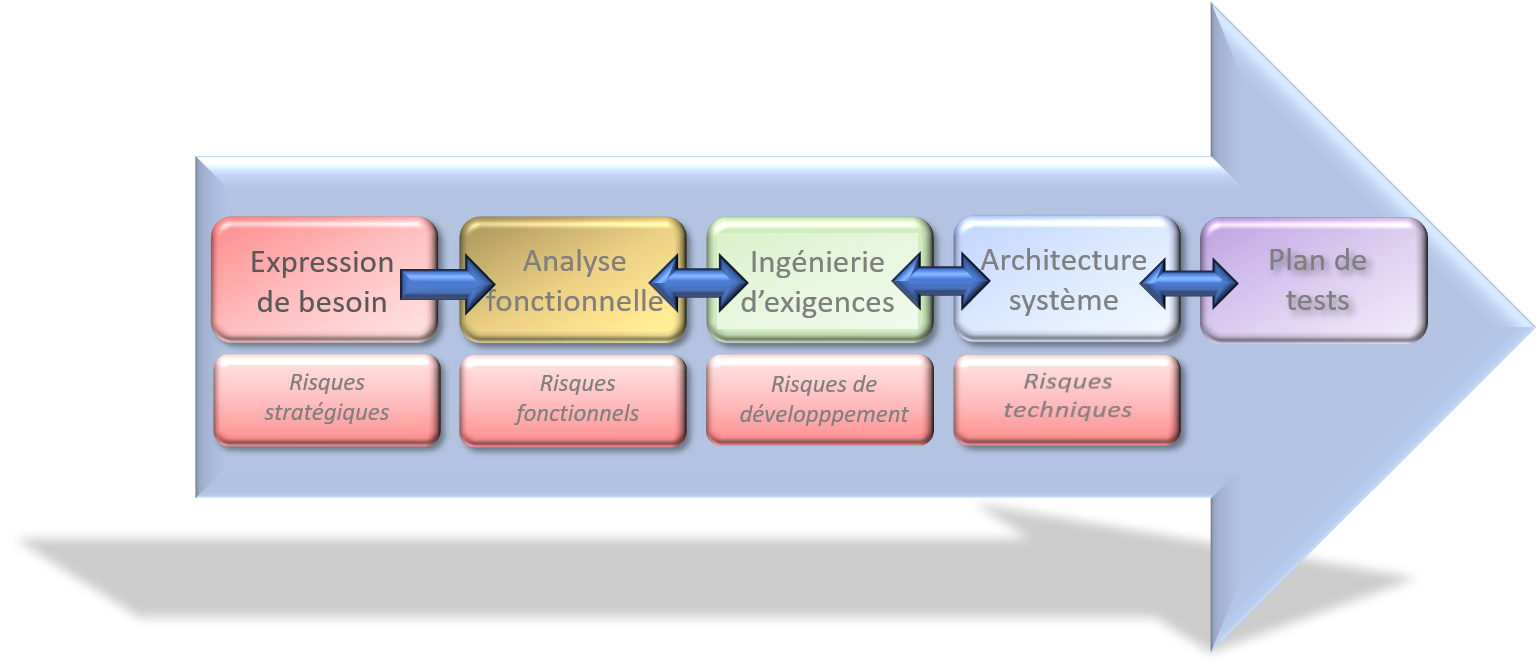

Le module d'ingénierie système peut être utilisé seul ou conjointement (intégré de façon incrémentale) avec les modules de gestion des exigences Envision Requirements, et le Plan de Tests, d'analyse fonctionnelle, de la valeur et des risques avec Envision Analyst pour former un outil P.L.M. complet.

Voir :Ingénierie de systèmes




En plus de la mise en œuvre des concepts d'ingénierie système basée sur les modèles cités plus haut, Envision Systems Engineering® offre de nombreux outils de productivité collaboratifs.

Les principaux outils collaboratifs d'Envision

Ils vont vous aider à réduire les coûts et les délais et à augmenter la qualité du projet. Ils vont réellement vous faire gagner de l'argent et voici comment...



Centraliser l'information

Regrouper toute l'information dans un référentiel unique (ici SQL Server "On Premise" ou sur le Cloud), permet, en plus de faciliter l'accessibilité, de partager, de créer des liens de dépendance, de calcul et de traçabilité entre tous les points de vue et les objets de l'architecture du projet.

System Engineering.png

Architecture fonctionnelle de l'outil Envision System Engineering©.



Tableaux de bord

Envision® possède aussi un tableur interne à la "Excel™, pour l'analyse des données du projet et la simulation des attributs numériques (ex. : analyse de la valeur, délais...), directement à partir de la base de données. La modification d'une cellule depuis le tableau est immédiatement répercutée sur l'ensemble de l'architecture et les valeurs recalculées. Associé à des filtres de recherche multiples, l'outil est une aide puissante pour la prise de décision et le choix d'une solution.

StatutExigencesSystemes.png Exemple de tableau de bord: Statut des exigences par systèmes

TableauInterfacesSystemes.png Exemple de tableau bord dynamique: Résumé des interfaces en entrées et en sorties des systèmes


Formez-vous avec nos vidéos gratuites!


Vidéo : Exemple de gestion des exigences

Vidéo : Exemple de gestion du plan de test

Vidéo : Exemple d'Architecture produit et de suivi de projet

Vidéo : Exemple d'analyse des risques techniques

Résumé

Envision est une solution moderne, modulaire et pérenne pour :
